Малые фильтрующие и заправочные станции серии МФЗС
Малая фильтрующая и заправочная станция серии МФЗС предназначена для перекачки и фильтрации масла от механических примесей с размером фракции более 70 мкм.
Как правило, такая фильтрация используется перед сжиганием масла в нагревательном оборудовании. Она позволяет избежать засорения форсунок горелок и обеспечить более экологичный выброс продуктов сжигания профильтрованного масла.
Установки выпускаются производительностью 500, 1000 и 2000 литров в час. Очистка масла осуществляется в три ступени: на первой ступени установлена фильтр-сетка 500 мкм, на второй ступени - фильтр грубой очистки, который удаляет из масла крупные механические включения, размером более 150 мкм; фильтрация на третьей ступени осуществляется за счет двух фильтров тонкой очистки, удаляющих из масла механические примеси размером более 70 мкм. Все фильтры, используемые на установках серии МФЗС, являются промывными, не содержат в конструкции фильтрующих сменных элементов что делает эксплуатацию установки более экономичной в обслуживании. Конструкция фильтров тонкой очистки позволяет производить очистку фильтр-элемента не разбирая фильтр. К тому же операции по обслуживанию фильтров тонкой очистки можно осуществлять на работающей установке.
В комплект поставки установок серии МФЗС может включаться резервуар на 1000 и более литров, комплект автоматики для автономной работы оборудования. Установка МФЗС в комплекте с резервуаром может работать полностью в автономном режиме, при этом автоматика будет выключать насос при полном заполнении резервуара и заново включать насос при полном опорожнении резервуара.
Дополнительной опцией применяемой на установках серии МФЗС является подогрев профильтрованного масла перед подачей его в специальное оборудование. В комплектацию установки МФЗС с опцией подогрева входит алюминиевый резервуар с установленными в нем электронагревателями, датчиками уровня, терморегулятором, термопарой и шкафом управления. Установка МФЗС данной комплектации полностью работает в автономном режиме, при этом автоматика постоянно поддерживает заданную температуру профильтрованного масла.
Возможна комплектация МФЗС с дублированной нагнетательной линией. В этом случае в конструкции предусматривается байпасная (обходная) линия и линия с аварийным насосом, который работает при выходе из строя основного насоса до устранения неисправности. Комплект дополнительной автоматики полностью обеспечивает данный процесс, подавая сигналы об аварийном режиме работы на пульт оператору.
Установки серии МФЗС могут быть переукомплектованы для перекачки и фильтрации дизельного топлива. На установках серии МФЗС применяется фильтра тонкой очистки на 30 мкм.
Общий вид и компоненты установки

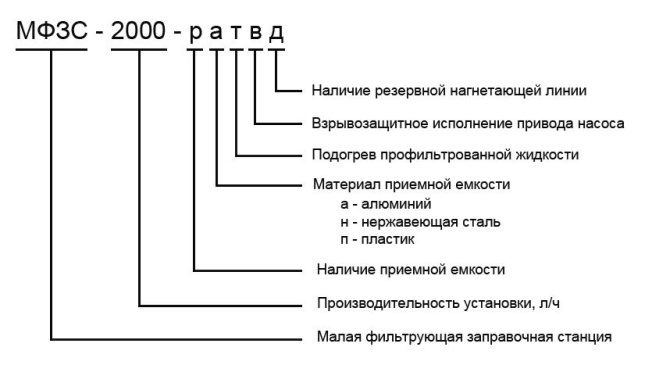

Маркировка фильтрующих станций
Технические характеристики
Наименование параметра | Величина | |||||
МФЗС-500 | МФЗС-1000 | МФЗС-2000 | МФЗС-500-р | МФЗС-1000-р | МФЗС-2000-р | |
Производительность установки, л/ч | 500 | 1000 | 2000 | 500 | 1000 | 2000 |
Мощность установки, кВт | 0,25 | 3 | 20 | 0,25 | 3 | 20 |
Наличие приемной емкости | нет | нет | нет | да | да | да |
Масса, кг, не более | 60 | 90 | 150 | 120 | 150 | 210 |
Габаритные размеры станции, мм Длина Ширина Высота |
740 560 850 |
740 560 850 |
740 560 850 |
740 560 850 |
740 560 850 |
760 560 850 |
Габаритные размеры приемной емкости, не менее мм Длина Ширина Высота |
- | - | - | 1000 1000 1200 |
1000 1000 1200 |
1000 1000 1200 |
Напряжение питания, В | 380 | 380 | 380 | 380 | 380 | 380 |
Количество ступеней очистки, шт. 1 ступень (фильтр-сетка), мкм; 2 ступень (промежуточный фильтр), мкм; 3 ступень (фильтр тонкой очистки), мкм |
500 150 80 |
500 150 80 |
500 150 80 |
500 150 80 |
500 150 80 |
500 150 80 |
Максимальная рабочая температура воздуха, °С | 40 | 40 | 50 | 40 | 40 | 50 |
Максимальная высота всасывания, м | 5 | 5 | 5 | 5 | 5 | 5 |
Предельное давление на выходе из установке, кг/кв.см | 5 | 16 | 16 | 5 | 16 | 16 |
Технические характеристики моделей с емкостями из алюминия, нержавеющей стали, с проточным подогревом, во взрывозащищенном исполнении и с резервной нагнетающей линией предоставляются по запросу.
