Установки обезвреживания трансформаторных масел, загрязненных полихлорбифенилами серии Мелиоформ-ПХБ НОВАЯ МОДЕЛЬ
ИСТОРИЧЕСКАЯ СПРАВКА
В 2004 году была принята резолюция ООН о стойких органических загрязнителях (сокращенно СОЗ), в число которых вошли 9 химических веществ, представляющих из-за их накопления в окружающей среде, особенно в воде, рыбе, некоторых видах растений и животных, наибольшую опасность для человека. Эта резолюция, на сегодняшний день известная как Стокгольмская конвенция, подразумевает прекращение производства, использования и последующую утилизацию СОЗ. Стокгольмская конвенция была ратифицирована Россией 27 июня 2011 года.
Одним из внесенных в черный список СОЗ стали полихлорированные бифенилы (ПХБ или, как их иногда еще именуют — полихлорированные дифенилы, ПХД) - жидкости, впервые полученные около семидесяти лет назад, и ранее используемые в качестве электроизоляторов в трансформаторах, батареях, системах передачи тепла и охлаждения, гидравлических системах и вакуумных помпах и даже в некоторых бытовых приборах.
Несмотря на то, что масла, состоящие на 100% из ПХБ (масла марки Совтол), выведены из эксплуатации, на сегодняшний день в обороте все еще находятся по разным оценкам от 70 до 150 тысяч трансформаторов, имеющих вторичное загрязнение ПХБ выше допустимых законом 50 ppm. Вторичное загрязнение возникает в момент, когда трансформаторное масло обрабатывалось (заправлялось, сливалось, регенерировалось, фильтровалось и т.д.) с помощью оборудования, ранее применяемого для обработки Совтола. Общемировая статистика говорит, что таким образом загрязнены 4-7% трансформаторов.
В 2004 году была принята резолюция ООН о стойких органических загрязнителях (сокращенно СОЗ), в число которых вошли 9 химических веществ, представляющих из-за их накопления в окружающей среде, особенно в воде, рыбе, некоторых видах растений и животных, наибольшую опасность для человека. Эта резолюция, на сегодняшний день известная как Стокгольмская конвенция, подразумевает прекращение производства, использования и последующую утилизацию СОЗ. Стокгольмская конвенция была ратифицирована Россией 27 июня 2011 года.
Одним из внесенных в черный список СОЗ стали полихлорированные бифенилы (ПХБ или, как их иногда еще именуют — полихлорированные дифенилы, ПХД) - жидкости, впервые полученные около семидесяти лет назад, и ранее используемые в качестве электроизоляторов в трансформаторах, батареях, системах передачи тепла и охлаждения, гидравлических системах и вакуумных помпах и даже в некоторых бытовых приборах.
Несмотря на то, что масла, состоящие на 100% из ПХБ (масла марки Совтол), выведены из эксплуатации, на сегодняшний день в обороте все еще находятся по разным оценкам от 70 до 150 тысяч трансформаторов, имеющих вторичное загрязнение ПХБ выше допустимых законом 50 ppm. Вторичное загрязнение возникает в момент, когда трансформаторное масло обрабатывалось (заправлялось, сливалось, регенерировалось, фильтровалось и т.д.) с помощью оборудования, ранее применяемого для обработки Совтола. Общемировая статистика говорит, что таким образом загрязнены 4-7% трансформаторов.
СОСТОЯНИЕ ДЕЛ В 2018 ГОДУ
На то, чтобы провести около 2-3 млн анализов, выявить 70-150 тысяч загрязненных трансформаторов и обезвредить из них более 50 тысяч тонн ПХБ-загрязненных трансформаторных масел, осталось менее 8 лет.
По состоянию на 1 января 2018 года в России не было ни одного предприятия, специализирующегося на ПХБ-загрязненных трансформаторных маслах. И только 3 лаборатории, которые могут проводить такие анализы.
Независимо от действия Стокгольмской конвенции согласно действующему в России ФККО (федеральному классификационному каталогу отходов) ПХБ-загрязненные масла относятся к группе 4 72 160 01 31 1 и первому классу опасности.
В марте 2018 года НПО Декантер первым получило положительное заключение Государственной Экологической Экспертизы на установку Мелиоформ-ПХБ.
На то, чтобы провести около 2-3 млн анализов, выявить 70-150 тысяч загрязненных трансформаторов и обезвредить из них более 50 тысяч тонн ПХБ-загрязненных трансформаторных масел, осталось менее 8 лет.
По состоянию на 1 января 2018 года в России не было ни одного предприятия, специализирующегося на ПХБ-загрязненных трансформаторных маслах. И только 3 лаборатории, которые могут проводить такие анализы.
Независимо от действия Стокгольмской конвенции согласно действующему в России ФККО (федеральному классификационному каталогу отходов) ПХБ-загрязненные масла относятся к группе 4 72 160 01 31 1 и первому классу опасности.
В марте 2018 года НПО Декантер первым получило положительное заключение Государственной Экологической Экспертизы на установку Мелиоформ-ПХБ.
ОБ УСТАНОВКЕ
Установки очистки масел от полихлорированных бифенилов серии Мелиоформ-ПХБ позволяют обезвреживать и восстанавливать характеристики трансформаторных масел путем нагрева, дегазации, осушки и реагентной очистки от полихлорированных бифенилов.
Принцип работы установок серии Мелиоформ-ПХБ основан на комплексном применении процессов нагрева, дегазации, осушки и реагентной нейтрализации полихлорированных бифенилов. В баках-реакторах, оснащенных миксерами, происходит основной процесс контролируемого смешивания ПХБ-загрязненного масла, реагента (дисперсии натрия - NaD) и воды в качестве катализатора.
В результате переработки на установках серии Мелиоформ-ПХБ заказчики получают на выходе обезвреженное трансформаторное масло, не представляющее более опасности для окружающей среды, а также небольшой осадок (в среднем 0,2-0,3%), состоящий из продуктов химической реакции ПХБ с натрием в виде загрязненных маслом соды, соли и полифинилов.
Трансформаторное масло может быть повторно применено в промышленности немедленно или после дополнительной обработки — в зависимости от комплектации установки Мелиоформ-ПХБ и исходного состояния масла.
Разработчиком технологии является канадская компания Kinectrics, осуществившая за последние 25 лет более двух десятков поставок таких установок по всему миру. В 2013 году НПО Декантер и Kinectrics провели адаптацию под рынок СНГ и стран Азии, а уже начиная с 2014 года наша компания осуществила поставку нескольких комплексов в рамках программ Организации Объединенных Наций.

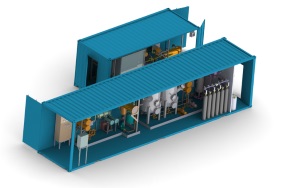

Установки выпускаются исключительно в стандартных ISO-контейнерах размером 40 или 20 фт НС и могут транспортироваться по всему миру автомобильным, железнодорожным или морским транспортом.
Применение в установке реагентного способа очистки трансформаторных масел от ПХБ позволяет снизить энергозатраты, повысить безопасность обработки по сравнению с огневыми и плазменными методами нейтрализации ПХБ.
Установки Мелиоформ-ПХБ выпускаются в трех комплектациях.
- Мелиоформ-ПХБ (стандартная комплектация)
- Осуществляет обезвреживание масел от ПХБ без дальнейшей обработки обезвреженного масла от продукта нейтрализации, выделяемого в процессе уничтожения и находящегося в виде твердой фазы, а также повышенной загазованности и влажности. Обезвреженное масло требует дальнейшей переработки для возвращения в трансформаторы, либо может быть после отстаивания применено в качестве топлива.
- Мелиоформ-ПХБ+ (улучшенная комплектация)
- Стандартная Мелиоформ-ПХБ дополнительно комплектуется центрифугой для удаления 99% твердой фазы. Масло по-прежнему будет требовать дальнейшей обработки перед заливкой в трансформаторы — в частности, потребуется его осушить и дегазировать стандартным оборудованием.
- Мелиоформ-ПХБ++ (полная комплектация)
- Полная комплектация дополнительно включает систему вакуумирования и дегазации, а также также пакеты адсорберов для сорбционной обработки масла. Масло после переработки на этой комплектации, если срок его годности не истек, можно будет в большинстве случаев применять снова для заливки трансформаторах. В некоторых случаях, возможно, потребуется добавление присадок для повышения пробивного напряжения или антиокислительных свойств.
Наименование характеристик и параметров | Мелиоформ-ПХБ | Мелиоформ-ПХБ+ | Мелиоформ-ПХБ++ |
Единовременная загрузка, л | 2500 | 2500 | 2500 |
Количество загрузок в сутки, макс* | 2 | 2 | 2 |
Допустимое содержание ПХБ/ПХД в масле, макс ppm | 5000 | 5000 | 5000 |
Габаритные размеры в транспортном положении | 1 контейнер 40 ft HC | 1 контейнер 40 ft HC 1 контейнер 20 ft HC |
2 контейнера 40 ft HC |
Масса в транспортном положении, макс т | 23 | 23 + 13 | 23 + 23 |
Масса в рабочем положении, макс т | 33 | 33 + 18 | 33 + 33 |
Установленная мощность, макс кВт | 220 | 270 | 280 |
...из них мощность нагревателей, кВт | 166 | 202 | 202 |
Сеть электропитания, Гц / В | 50 / 380 | 50 / 380 | 50 / 380 |
Наименование характеристик и параметров | Мелиоформ-ПХБ | Мелиоформ-ПХБ+ | Мелиоформ-ПХБ++ |
Содержание ПХБ/ПХД, макс ppm | 5000 | 5000 | 5000 |
На входе | |||
Содержание механических примесей, макс г/т | 100 | 100 | 100 |
Содержание газов, макс % | 10 | 10 | 10 |
Содержание воды, макс г/т | 50 | 50 | 50 |
Температура сырья на входе в оборудование, °С | +5 … +80 | +5 … +80 | +5 … +80 |
Легковоспламеняющиеся, токсичные, агрессивные и радиоактивные вещества в составе сырья | отсутствуют | отсутствуют | отсутствуют |
На выходе | |||
Содержание механических примесей, макс г/т | не нормир. | 10 | 10 |
Содержание ПХБ/ПХД, ppm | 2 — 49 | 2 — 49 | 2 — 49 |
Содержание газов, макс % | не нормир. | не нормир. | 0,10% |
Содержание воды, макс г/т | не нормир. | не нормир. | 10 |
Пробивное напряжение, мин кВ | не нормир. | не нормир. | 30-70 кВ** |
** зависит от пробивного напряжения обрабатываемого масла
РАЗРЕШИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ
Установка сертифицирована согласно правилам ТР ТС, а также прошла Государственную Экологическую Экспертизу на всю территорию РФ. Дисперсия натрия не подлежит декларированию, о чем имеется соответствующее письмо от сертификационного центра.
РЕАГЕНТЫ
Поставка реагентов (дисперсии натрия) осуществляется НПО Декантер, цена фиксируется на 3 года вперед. Кроме того, реагенты можно приобрести в Китае, странах Евросоюза и Канаде.
